分級機介紹

分級機,又叫做砂石洗選機、螺旋洗砂機，主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種類型。

該設備適用于選礦廠中與球磨機配套使用，在閉路循環過程中使沙子和礦物分流、在重力的作用下分級礦砂和細泥、或者在金屬選礦流程中對礦漿進行粒度分級，也可以在洗礦作業中的脫泥、脫水等作業。該分級機具有結構簡單、工作可靠、操作方便、節能等特點。

圖片實拍

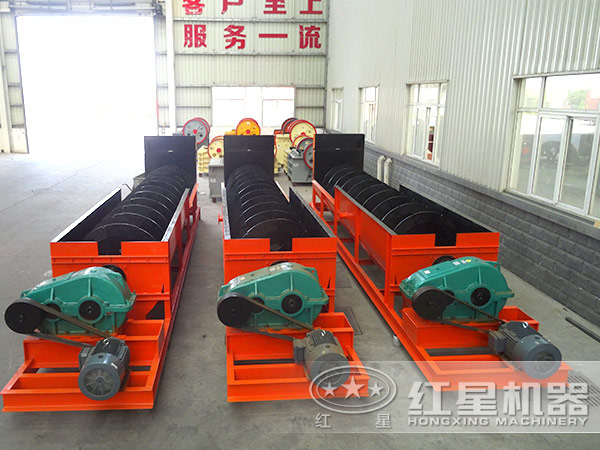

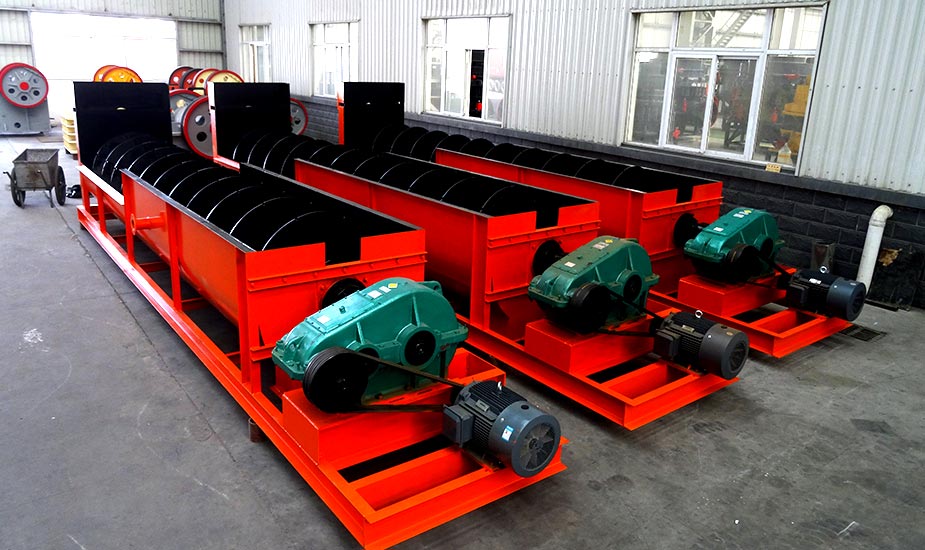

單螺旋分級機設備實拍

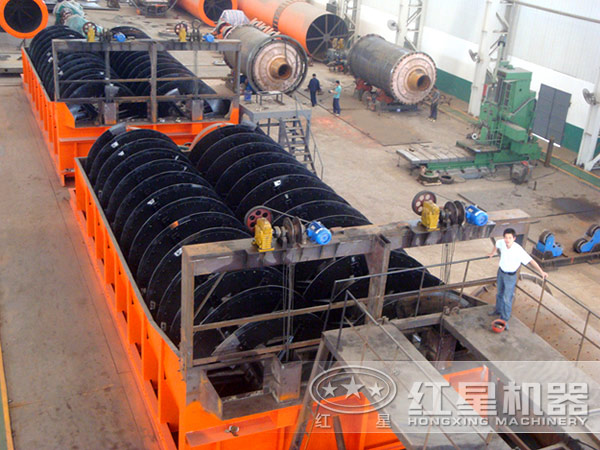

雙螺旋分級機設備實拍

紅星螺旋分級機廠區

分級機工作原理

分級機是借助于固體粒大小不同，比重不同，因而在液體中的沉降速度不同的原理，細礦粒浮游在水中成溢流出，粗礦粒沉于槽底。由螺旋推向上部排出，來進行機械分級的一種分級設備，能把磨機內磨出的料粉級于過濾，然后把粗料利用螺旋片旋片旋入磨機進料口，把過濾出的細料從溢流管子排出。

螺旋分級機原理示意圖

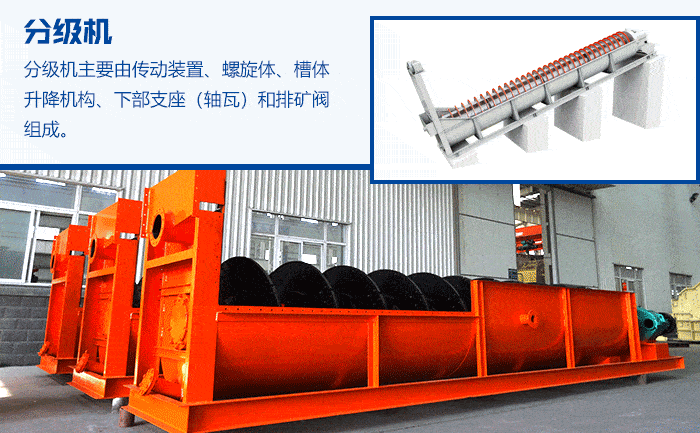

分級機結構展示

該機底座采用槽鋼，機體采用鋼板焊接而成。螺旋軸的入水頭、軸頭、采用生鐵套，耐磨耐用，提升裝置分電動和手動兩種。分級機結構：分級機主要由傳動裝置、螺旋體、槽體、升降機構、下部支座（軸瓦）和排礦閥組成。

螺旋分級機結構

圖中：1、提升器，2、螺旋葉片，3水槽，4、機座，5軸承，6、齒輪，7、減速器，8、電動機。具體實施方式：在圖中，下邊是機座4，機座4上面中、左部連接著水槽3，水槽3左端連接著提升器1，水槽3中提升器1往右是螺旋葉片，機座4上從右端依次向左固定連接著電動機8、減速器7、齒輪6、軸承5。

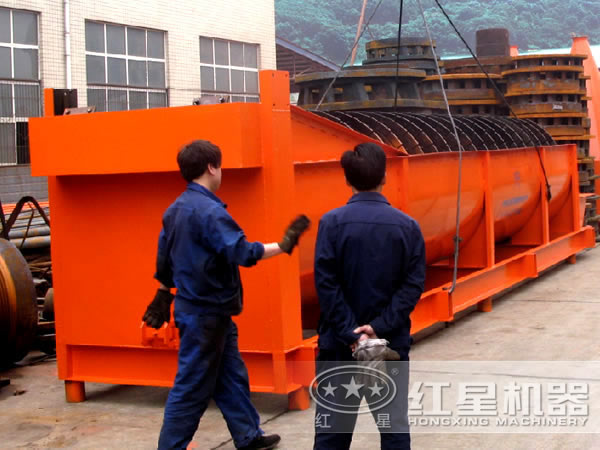

螺旋分級機設備生產現場

以上是紅星機器為用戶設計生產的螺旋分級機設備生產現場。該設備的底板白用耐磨性鋼板鑄造而成，更加敬酒耐用，是用戶非常喜歡的一款選礦設備。

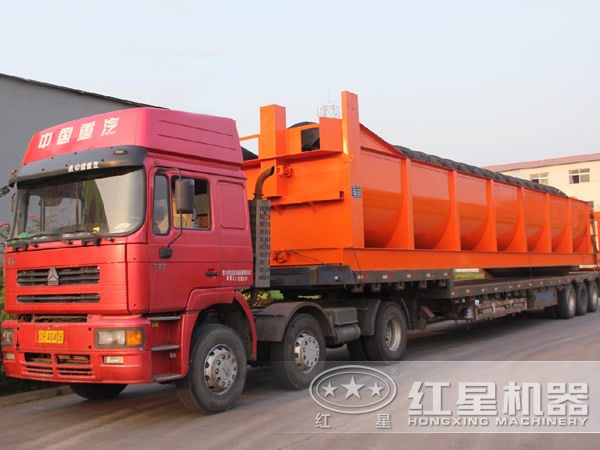

紅星螺旋洗砂機廠區發貨現場

紅星螺旋洗砂機準備裝車

紅星螺旋洗砂機廠區發貨現場

河南鄭州分級機總部地址：河南省鄭州市高新區檀香路8號。

分級機價格咨詢熱線：0371-67772626。
