齒輥破碎機簡介

齒輥破碎機是國內知名礦山企業紅星機器廠家引進國外先進技術，融合國內破碎市場需求研發的新型節能破碎設備。該設備緊跟時代發展，符合現代礦山市場發展需求，應用過程取得了顯著的經濟效益和社會效益。

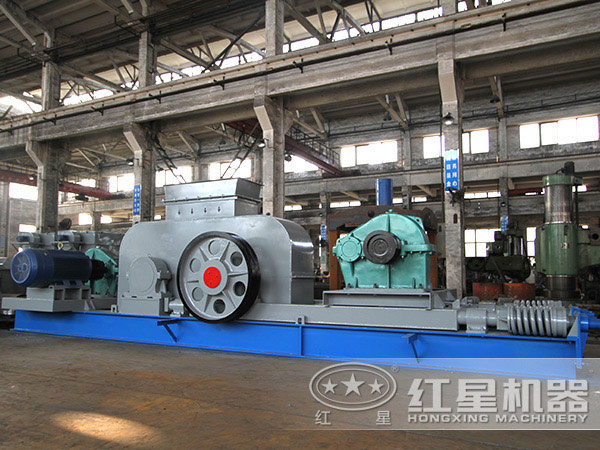

紅星輥式破碎機生產現場實拍

圖片實拍

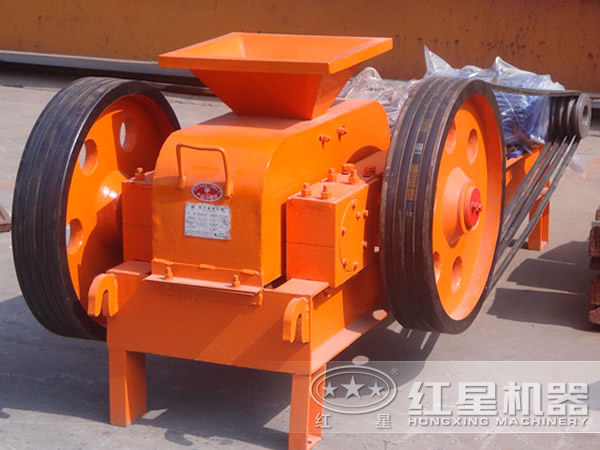

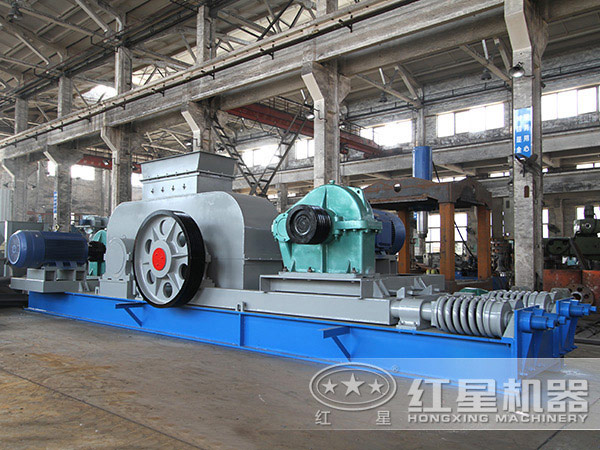

齒輥破碎機設備實拍

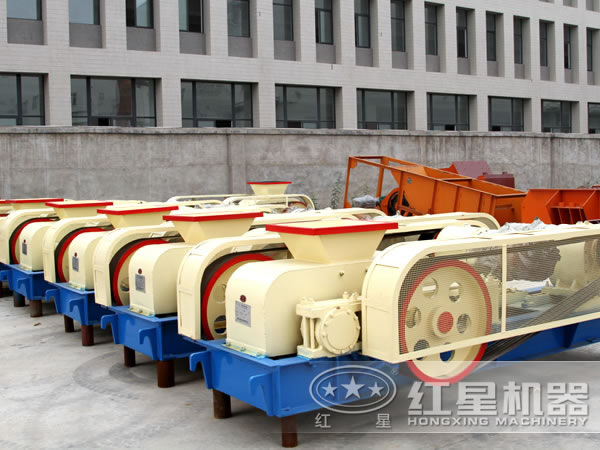

齒輥破碎機設備實拍

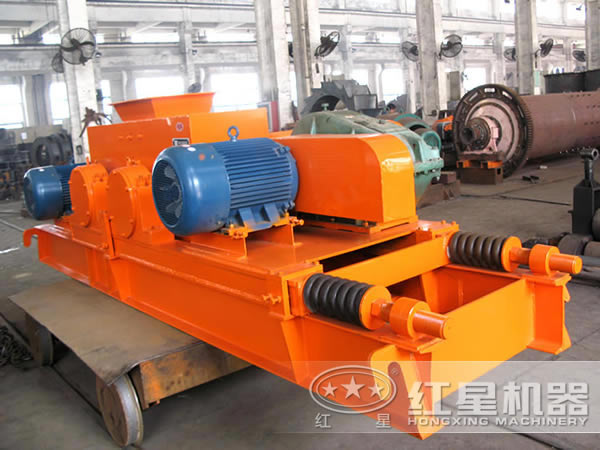

齒輥破碎機設備側面實拍

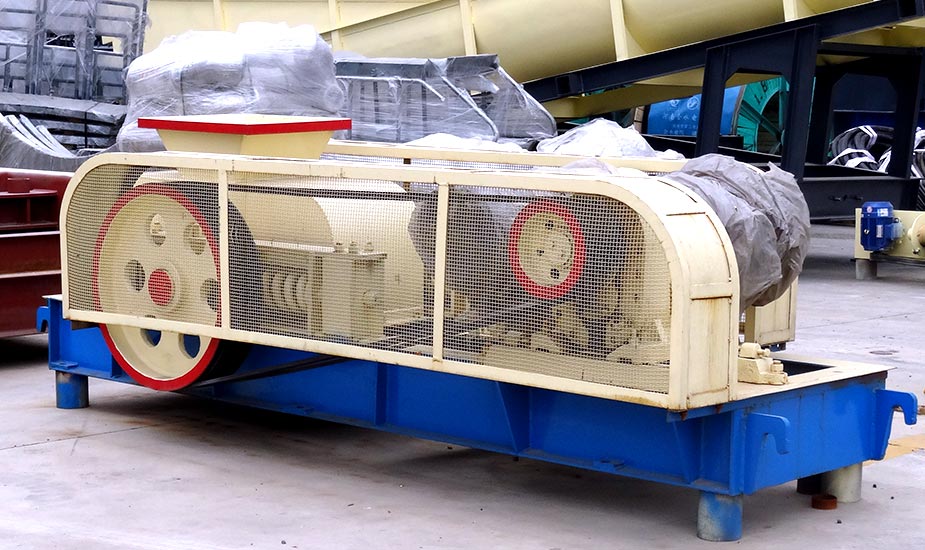

強力齒輥破碎機設備實拍

齒輥破碎機結構組成

齒輥破碎機的組成部件有機架總成、固定輥、移動輥、聯系齒系、主聯系齒系、殼體、彈簧施壓系統、施壓傳動機構、動能裝置、張緊裝置、限位裝置、進料裝置等。

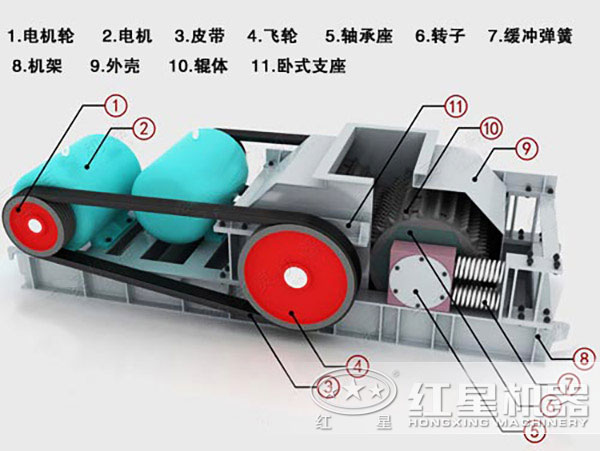

齒輥破碎機結構組成

齒輥破碎機工作原理

齒輥破碎機原理動態展示

齒輥破碎機是利用高壓齒輥破碎原理設計的一種新型節能破碎設備。由兩個相向同步低速轉動的擠壓齒輥組成，由大功率的電機帶動。物料從兩齒輥上方均勻給入，被擠壓輥連續帶入齒輥間，受到50~300MPa的高壓作用后，變成密實的料餅從機下排出。排出的料餅，除含有一定比例的成品外，在非成品顆粒的內部結構中，因受高壓擠壓而充滿了大量的微小裂紋，使物料的易磨性大為改善。

齒輥破碎機技術特點與優勢

1、單電機、齒輪系驅動雙輥，能耗大大降低，整機裝機總功率降低30%~45%。

2、雙輥齒輪系驅動，兩輥完全同步，避免了由兩輥轉動引起的物料與輥面滑動摩擦，損耗少，運轉效率高，按每年7200h計算，該設備正常運轉時間可達6850h，運轉率高達95%以上。

3、輥間壓力使用彈簧適時調節，輥間物料受力均勻，設備運轉平穩。

4、無液壓系統，操作靈活，活動輥避讓及時、靈活。

5、輥面采用合金耐磨材料堆焊，工作層表面硬度HRC60~63，硬度高，耐磨性好，使用壽命≥8000h。

6、動能傳動、調壓系統，維修簡單，故障率低，保養成本低。

7、由于物料被封閉在輥子和給料裝置的密閉空間內，靠靜壓破碎，不會產生沖擊和物料飛濺，噪音低，工人生產環境好。

8、結構緊湊，占地面積小，與傳統破碎設備相比，可節省大量基礎投資。

齒輥破碎機技術特點

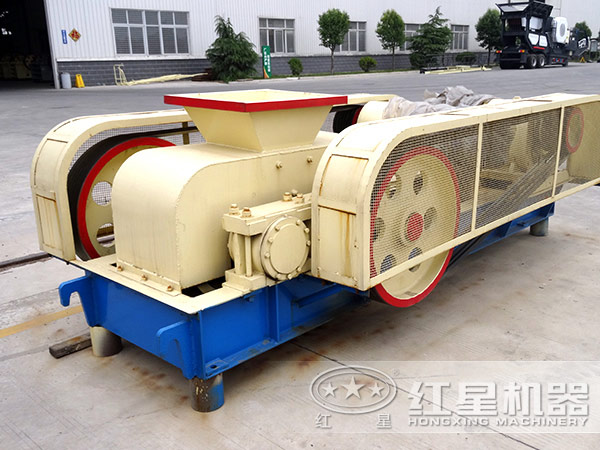

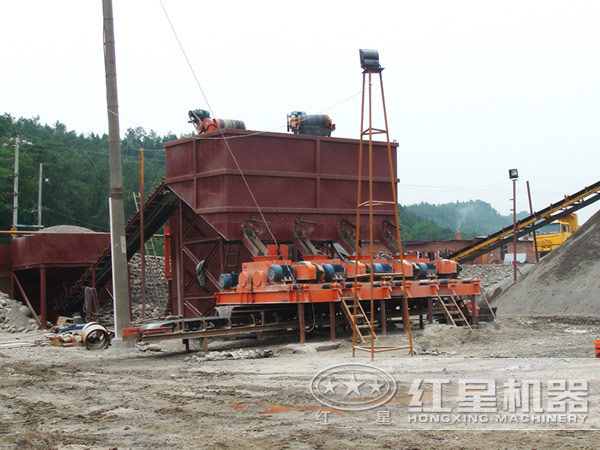

齒輥破碎機設備生產現場

紅星輥式破碎機維護方法

1、機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查。

2、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件．

3、設備運行時，若發現軸承油溫升高（溫升不得高于周圍空氣25～30℃；），應立即停車檢查原因加以消除。

4、安裝試車時，檢查各部位螺栓有無松動及主機倉門是否緊固，如有請進行緊固。

齒輥破碎機應用范圍與效果

在配套球磨機的選礦廠、水泥廠等，選擇齒輥破碎機可以大幅度提高球磨機的效率，降低生產成本。齒輥破碎機主要應用于以下行業：

1、非金屬礦物：用于長石、石灰石、白云石、煤矸石、硅砂等物料破碎。

2、建材行業：用于水泥熟料、礦渣、鋼渣的二次破碎。

3、金屬礦物：用于鐵礦石、錳礦、鉛鋅礦、銅礦等物料的超細碎。

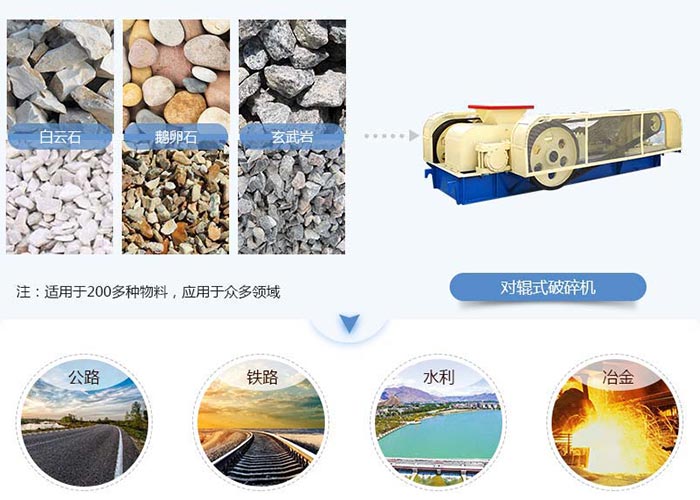

齒輥破碎機應用范圍展示

一般來講，經過擠壓后的物料，經過打散分級篩分后，小于0.8mm的成品細料可達30%左右，小于2mm的物料可達80%以上。因此，在后續的破碎粉磨過程中，可較大幅度地降低粉磨能耗，使粉磨設備的生產能力得以充分發揮，一般可使球磨機系統產量提高40%~80%，總能耗可降低30%~50%。

紅星輥式破碎機廠區

紅星輥式破碎機廠區

紅星強力輥式破碎機廠區

紅星齒輥破碎機以其合理的破碎原理、節能的生產性能及良好的應用效果顯示出其優越性。隨著齒輥破碎機在結構、材料及性能上的不斷改進，其市場占有率將逐步提高。紅星機器是專業的齒輥破碎機生產廠家，選設備就來紅星機器吧！

河南鄭州齒輥破碎機總部地址：河南省鄭州市高新區檀香路8號。

紅星齒輥破碎機價格咨詢熱線：0371-67772626。

技術參數

型號	輥子直徑	輥子長度	最大進料粒度	排料粒度	產量（t/h）	電機功率	總重量	外形尺寸（長×寬×高）（mm）
2PGC600×500	600	500	200-450	15-100	30-60	4P   11×2	3.8	2450×1800×950
2PGC600×800	600	750	300-600	20-120	60-100	4P   18.5×2	7.2	4500×1900×1350
2PGC800×1000	800	1000	500-800	30-150	100-160	4P   22×2	12.6	2550×2050×1100
2PGC1000×1000	1000	1000	700-950	30-200	150-200	6P   45×2	18.8	2780×4100×1550
2PGC1200×1200	1200	1200	800-1050	30-200	180-250	6P   55×2	29.5	2780×3200×1980
2PGC1500×1200	1500	1200	1000-1150	30-200	200-300	6P   75×2	38.6	8010×4500×2050
