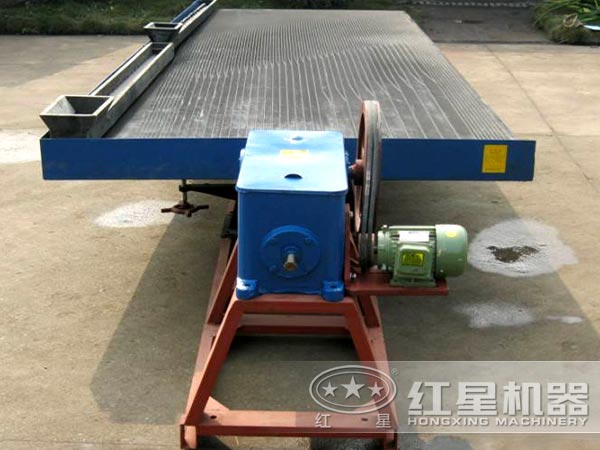

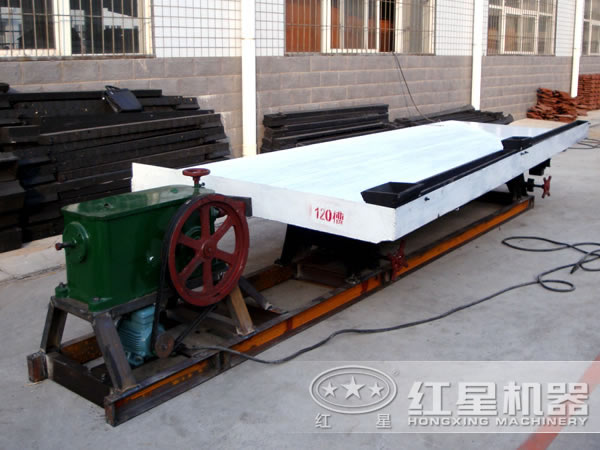

云錫式搖床的床頭主要由偏心軸、滾輪、搖動支臂、連接桿和曲拐杠桿等部件組成，當傳動偏心軸的偏心向下旋轉時，滾輪壓緊搖動支臂使其繞支臂的偏心軸向下擺動，通過連接桿使曲拐杠桿的上部向右擺動，從而使曲拐杠桿上部的拉桿拉動床面后退，并壓縮床面的彈簧，當傳動偏心軸的偏心向上旋轉時，床面下的彈簧伸開，床面前進。

凸輪杠桿床頭的不對稱系數E1和E2值受如下因素影響：

1、傳動偏心軸的偏心距越大，E1值越大；

2、當連接桿與搖動支臂運動到低位置的夾角相同時，連接桿越短，E1值越大；

3、滾輪中心與搖動支臂圓弧面曲率中心之間的距離越短，E1值越大；

4、連接桿與搖動支臂的夾角越大，E1值越大；此角度一般為150°左右，這個角度如果太大，則因床面后退且由于床面下彈簧的作用使搖動支臂抬起時，彈簧所產生的向上分力太小，會使搖動支臂與滾輪脫節，產生沖擊；

5、搖動支臂偏心軸的偏心位置想著床面后調時，E2值隨之由小變大，此時E1值也會稍有降低；

生產上傳動偏心軸的偏心規格有14.5、10.5、7.5mm3種，連接桿長度規格有92、95、101、108mm四種。搖動支臂偏心軸的偏心距通常為2mm。床頭制成后，E1值是不便調節的，通常只能通過調節E2值來調節床頭運動的不對稱性。凸輪杠桿式床頭的E1值在1.88左右，E2值在1.01到1.24之間調節。選粗粒物料時，E1=1.88，E2=1可以滿足需要；選細砂時，E1=1.88，E2=1.24比較適合。凸輪杠桿床頭使床面后退運動的加速度值與床面前進加速度值之比一般為1.55-1.79。

凸輪杠桿床頭傳動偏心軸的轉動具有方向性，其轉動方向應為反時針方向。沖程通常是通過螺桿調節聯接叉的高度，改變曲拐杠桿的傳動比來調節。聯接叉向上，沖程大，反之沖程小。此外，加長聯接干、減小傳動偏心軸的偏心距，或改變搖動支臂偏心軸的偏心位置使聯接桿與支臂間的夾角，都可以減小沖程。

凸輪杠桿床頭運動特性較好，不對稱性較大，并且可以調節不對稱性系數E2值，特別適宜于處理細粒物料，通過改變傳動比來調節沖程時不影響床頭的運動特性。床頭堅固耐用，易磨零件調沖程時需要停機。調節沖程后，床頭拉桿高速與床面重心高度不一致，床頭拉桿調節過高時，容易產生磨損。
