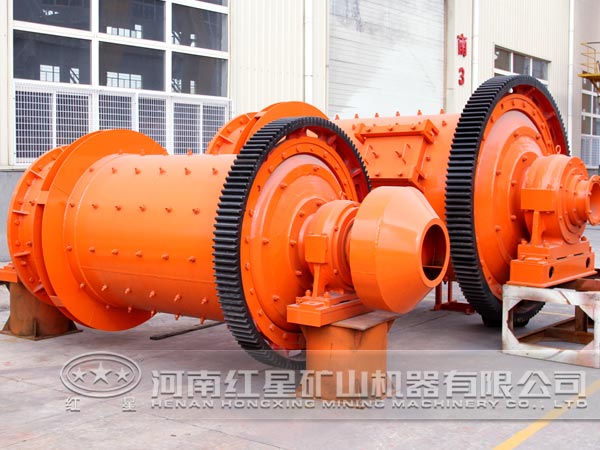

球磨機生產效率的高低與其安裝質量的好壞密切相關，所以，一定要注意球磨機的關鍵零部件的安裝質量。在設備的結構中，襯板是關鍵的部件，為了提高設備的使用效率，我們研究了新型的襯板安裝方法。

襯板安裝方法的改進

1、為了解決球磨機的單個螺絲簡體襯板容易脫落，造成經常補裝襯板的問題，把這種單個螺絲孔的襯板改為加長襯板長度的雙孔螺絲孔襯板。經過多年的實踐證明，采用雙孔螺絲孔的長襯板代替單孔螺絲孔的小襯板取得了良好效果，雙孔螺絲的襯板安裝好以后肯定要比單孔螺絲孔的襯板要穩定和牢固得多，從而增加了承受球磨機里面鋼球的錘打能力，避免了螺栓疲勞斷裂，從而造成襯板脫落的問題，節約了頻繁更換脫落襯板的時間，提高了設備運轉率。

2、料端橡膠襯板的安裝方法原來進料端襯板，共有18塊高錳鋼襯板，改為橡膠襯板后的塊數現為9塊，原來的襯板是用螺栓直接固定，而現在的橡膠襯板是用橡膠壓條把襯板固定。

原來出料端襯板含外圈格子板12塊，內圈格子板12塊，外圈襯板12塊，內圈襯板12塊，內板2塊，改為橡膠襯板后，內外圈格子板，內板的塊數不變，內外圈襯板的塊數也不變，只是名稱改叫為排料槽，內外圈橡膠格子板，橡膠內板的安裝是由橡膠壓條來固定的。

改進后的效果

1、球磨機用橡膠端襯板代替高錳鋼端襯板取得了良好的效果，解決了球磨機進、出料端襯板因為太重造成安裝困難，同時也為了解決高錳鋼端襯板容易磨損使用壽命短的問題。

2、進、出料端橡膠襯板安裝好后更能承受球磨機里面鋼球的撞擊，更代替ZGMn13襯板后，取得顯著效果，一方面是便于加牢固，螺栓不容易斷裂，避免原來頻繁斷螺栓的現安裝，減少安裝難度，提高了安裝速度，為生產贏得時間，從而減少了補裝已掉襯板的次數。

改進襯板安裝方式后的球磨機研磨效率大大提高，襯板的磨損率也降低，設備的實際應用經濟效率大大提高。因此，適合在行業內部應用推廣。
