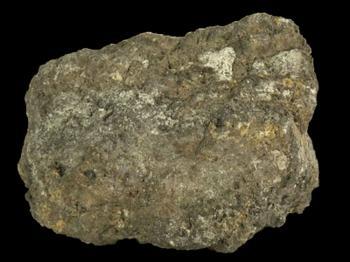

錫礦石的選礦方法是由其本身的特性所決定的。如前所述，目前世界上生產(chǎn)的錫精礦絕大多數(shù)產(chǎn)自錫石礦床，而錫石的密度比共生礦物大，因此，錫礦石傳統(tǒng)的選礦工藝為重、力選礦。但是，隨著時間的推移，入選礦石中的錫石粒度不斷變細(xì)，從而出現(xiàn)了錫石浮選工藝和選擇性絮凝工藝。此外，由于錫礦物中往往有各種氧化鐵礦物存在，如磁鐵礦、赤鐵礦和褐鐵礦等，這些礦物用浮選和重選均不能與錫石很好地分離，所以，近年來在錫礦選礦流程中出現(xiàn)了磁選作業(yè)。這種磁選作業(yè)是以錫鐵分離為主要目的，這有別于以鎢錫分離為目的的干式磁選工藝。總之，錫礦石的選礦方法已突破傳統(tǒng)的單一重選工藝而步入幾種選礦方法聯(lián)合使用的新時期。盡管如此，重力選礦仍然是錫礦選礦的主要方法。

我國的錫選礦技術(shù)居世界前列，現(xiàn)將其特點分述如下：

1）原礦的處理

錫選廠的原礦處理大致可分以下幾項內(nèi)容：洗礦、脫泥、破碎、篩分、配料、調(diào)（造）漿、重介質(zhì)預(yù)選等。對于不同選廠，或各項內(nèi)容兼有，或只有其中幾項。現(xiàn)擇其要者略述如下：

脫泥作業(yè)是重選過程的關(guān)鍵作業(yè)，它直接影響選別指標(biāo)，在我國現(xiàn)有選廠中有80%以上的原礦為砂錫礦。例如云錫砂錫礦，原礦中有40-60%-10微米粒級細(xì)粒礦泥，這對任何一種選礦方法來說，都是一種干擾因素。脫泥作業(yè)實際上分為兩個階段，一為礦泥的解離與分散，一為泥與砂的分離。這兩個階段可以是分別進行，也可以同步進行。脫泥的主要目的是解離與分散混雜和附著于粗顆粒上的細(xì)泥和細(xì)泥內(nèi)結(jié)成的泥團。目前，國內(nèi)采用的脫泥設(shè)備有水槍、各種洗礦機等。被分散后的礦泥的排除可采用隔篩篩后直接用125毫米（或75毫米）水力旋流器脫除（先脫泥后分級）；而更多的是先經(jīng)大直徑旋流器（250毫米或500毫米）分級，其溢流再用上述小口徑旋流器脫泥（先分級后脫泥）。國外，采用的脫泥旋流器直徑小到50毫米，有的到25毫米。

重介質(zhì)預(yù)選近年來已在國內(nèi)外錫選廠中應(yīng)用。我國廣西大廠、云南個舊都采用了這一工藝。澳大利亞、玻利維亞和英國等重要錫選廠也都在采用。國內(nèi)多采用重介質(zhì)旋流器。國外則發(fā)展D.W.P分選器，其效果很好。重介質(zhì)預(yù)選經(jīng)濟效益主要決定于脫廢率，一般地說，脫廢率低于20-25%，則無經(jīng)濟價值。此外，有時也用圓錐選礦機作為預(yù)選設(shè)備。

2）礦砂的選別

錫礦的礦砂選別一般都采用多段磨礦多段選別流程，因為錫石性脆，較其他共生礦物易于過粉碎。一般的段數(shù)為二到四段。從流程上來看，如果需要脫除硫化物，就存在一個先脫硫還是后脫硫，一次脫硫還是多次脫硫的問題，這些都是要根據(jù)礦石性質(zhì)來確定。在選錫系統(tǒng)本身，按照我國經(jīng)驗，是在搖床精礦和中礦之間產(chǎn)出一個次精礦，并將它集中處理，稱為“次精礦集中復(fù)洗”。次精礦中除了部分單體錫石外，大部分為鐵錫結(jié)合體，粒度較粗。將這部分物料用復(fù)洗流程，與主流程分開，單獨磨礦，單獨選別。這樣做的結(jié)果既避免了這部分高含鐵的物料混入一般的中礦，影響中礦的選別，另一方面，也提高了次精礦的分離效率。

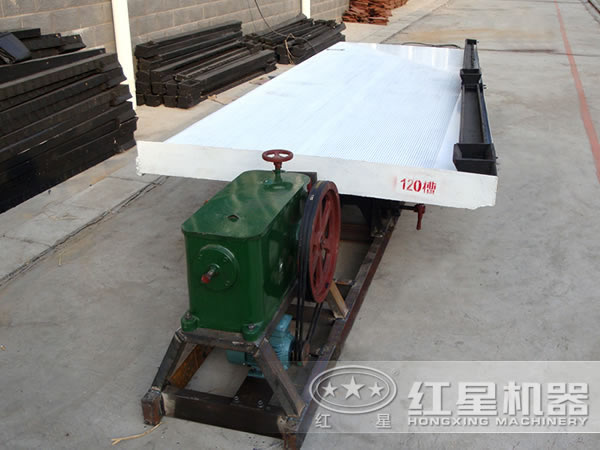

礦砂選別的設(shè)備主要有跳汰機和搖床，也有的使用各種型式的溜槽。礦砂選別系統(tǒng)的另一個主要問題是如何減少錫石的過粉碎。解決問題的關(guān)鍵就是要盡量使已成為單體的錫石不再重新入磨。目前采用的多段磨礦、多段選別以及用細(xì)篩作為磨礦的閉路設(shè)備等都是可行的方案。窄級別分級入選也是我國錫選礦的一條成功經(jīng)驗。

3）礦泥的處理

礦泥的處理我國積累了豐富的經(jīng)驗，具有國際先進水平。礦泥處理流程分為礦泥預(yù)處理和礦泥的選別兩部分。礦泥的預(yù)處理部分包括礦泥的集中（歸隊）和濃縮等，目的是為了保證進入礦泥選別系統(tǒng)的給礦數(shù)量均衡、質(zhì)量（粒度、濃度等）穩(wěn)定。

60年代中期以來，用由我國自行研制的一系列礦泥選別設(shè)備所組成的錫礦泥處理工藝，已為國際選礦界矚目。這種工藝流程的核心部分為離心機—皮帶溜槽—刻槽礦泥搖床，精礦由搖床得出。此外，根據(jù)近期的進展表明，僅用兩次離心機就得出貧中礦到富中礦的可能性正在成為現(xiàn)實。

具有我國特色的這一錫礦泥處理流程，經(jīng)過20年的變遷，目前已處于更加完善的階段。同時，國外處理礦泥的設(shè)備和工藝也不斷出現(xiàn)，如小口徑水力旋流器、巴特萊-莫茨萊翻床和橫流皮帶以及錫石浮選工藝等的應(yīng)用。我國也在逐漸引進和消化這些新設(shè)備和新工藝，使礦泥處理工藝日臻完善。

4）錫石浮選

錫石浮選工藝出現(xiàn)于六十年前。第一個在德國建立的以油酸作捕收劑的錫石浮選車間（50噸/日）于1938年投產(chǎn)，迄今已50年了，但是，錫石浮選工藝并沒有在生產(chǎn)上大量采用，已投產(chǎn)的錫石浮選車間數(shù)量很少，究其原因，一是藥劑成本過高，二是藥劑毒性對環(huán)境的影響不容忽視。然而，就選礦技術(shù)本身而言，錫石浮選工藝是取得了進展的，特別是在新型浮選劑方面，開拓了較為廣闊的領(lǐng)域，尤其是砷酸類和膦酸類錫石浮選劑的出現(xiàn)（典型的例子為甲苯腫酸和苯乙烯膦酸），使浮選效率有了明顯的提高。我國已在云南和廣西相繼建立了錫石浮選車間，其中廣西長坡選廠于1975年建成了100噸/日的錫石浮選廠，使用混合甲苯胂酸作捕收劑，給礦錫品位0.6%，精礦錫品位25%，錫回收率65%。盡管目前錫石浮選在實踐中存在一些問題，但隨著技術(shù)經(jīng)濟的發(fā)展，它將作為錫礦石選礦的方法之一，得到更加廣泛的運用。

5）磁選

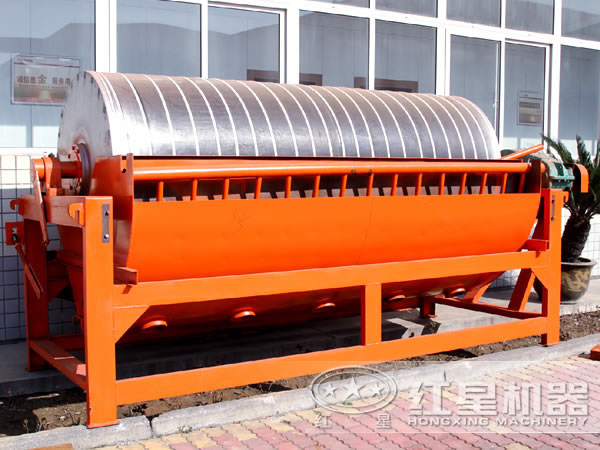

濕式強磁選機70年代初在鐵礦選礦上得到了長足進展，很快就被引入到錫選礦流程中，并越來越顯示出它在錫選礦方面的重要作用。在錫選礦流程中一般可用于三個部位。

①原礦磁選

原礦經(jīng)制備后，在進入選別作業(yè)之前先經(jīng)磁選處理。這在某種意義來說，也可稱為進行磁力分級（相對于按粒度分級）。得到的非磁性部分與磁性部分分別進入重選主流程。其中，非磁性部分是比較容易處理的，可獲得較高的回收率和精礦品位，磁性部分則較難選別，可不強求高質(zhì)量產(chǎn)品，而多產(chǎn)出富中礦到貧中礦。其他部位的分選情況也大體如此。

②次精礦磁選

如前所述，次精礦含鐵礦物較多，正是磁選能發(fā)揮作用的良好部位。

③精礦磁選

在上述兩個部位設(shè)置磁選均要求錫石與鐵礦物盡可能的單體分離。但是，這與減少錫石過粉碎的目的相矛盾，往往顧此失彼。鐵礦物作為結(jié)合體進入精礦后，可較為充分地進行磨礦，對錫石過粉碎的顧慮也相對少一些。因此，在實踐中，這個方案為較多的人所接受。
