破碎機是指排料中粒度大于三毫米的含量占總排料量50％以上的破碎摧毀機械。破碎功課常按給料和排料粒度的大小分為粗碎、中碎和細碎。常用的砂石設備有顎式破碎機、反擊式破碎機、沖擊式破碎機、復合式破碎機、錘式破碎機、圓錐式破碎機、輥式破碎機、旋回破碎機、二合一破碎機、一次成型破碎機等幾種。

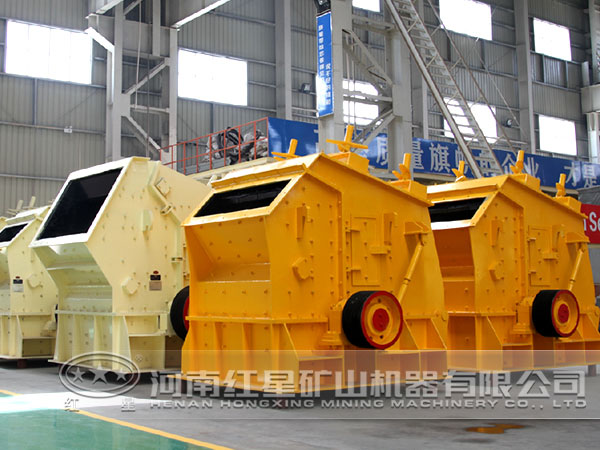

反擊式破碎機

反擊式破碎機是利用板錘的高速沖擊和反擊板的回彈作用，使物料受到反復沖擊而破碎的機械。板錘固裝在高速旋轉的轉子上，并沿著破碎腔按不同角度布置若干塊反擊板。

物料進入板錘的作用區時先受到板錘的第一次沖擊而初次破碎，并同時獲得動能，高速沖向反擊板。物料與反擊板碰撞再次破碎后，被彈回到板錘的作用區，重新受到板錘的沖擊。如此反復進行，直到被破碎成所需的粒度而排出機外。與錘式破碎機比擬，反擊式破碎機的破碎比更大，并能更充分地利用整個轉子的高速沖擊能量。

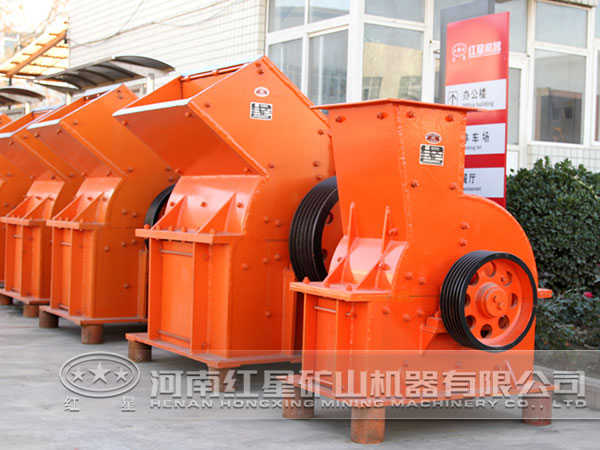

錘式破碎機

將錘式破碎機的錘頭換為鋼環的環式碎煤機，是錘式破碎機的變型。它利用高速沖擊和低速碾壓的綜合作用來破碎物料，因而可獲得更細的產品，主要用來為發電廠破碎煤炭，但也可用于石膏、鹽化工原料和一些中硬物料的破碎。

錘式破碎機具有破碎比大、排料粒度平均、過破碎摧毀物少、能耗低等長處。但因為錘頭磨損較快，在硬物料破碎的應用上受到了限制；另外因為篦條怕堵塞，不宜于用它破碎濕度大和含粘土的物料。這種破碎機通常用來破碎石灰石、頁巖、煤炭、石膏、白堊等中硬以下的脆性物料。

錘式破碎機是利用錘頭的高速沖擊作用，對物料進行中碎和細碎功課的破碎機械。錘頭鉸接于高速旋轉的轉子上，機體下部設有篦條以控制排料粒度。送入破碎機的物料首先受到高速運動的錘頭的沖擊而初次破碎，并同時獲得動能，高速飛向機殼內壁上的破碎板而再次受到破碎。小于篦條縫隙的物料被排出機外，大于篦條縫隙的料塊在篦條上再次受到錘頭的沖擊和研磨，直到小于篦條縫隙后被排出。

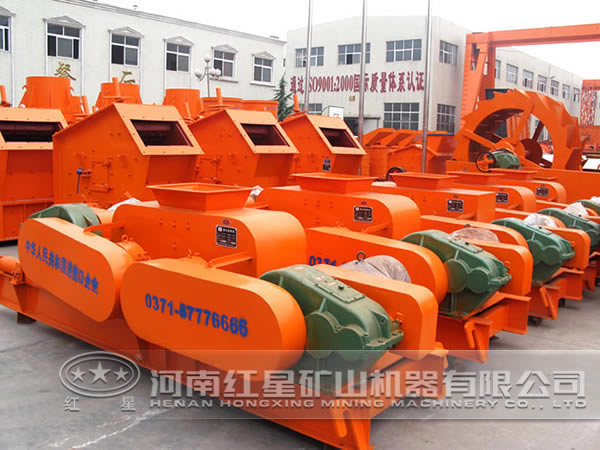

輥式破碎機

輥式破碎機是利用輥面的摩擦力將物料咬入破碎區，使之承受擠壓或劈裂而破碎的機械。當用于粗碎或需要增大破碎比時，常在輥面上做出牙齒或溝槽以增大劈裂作用。輥式破碎機通常按輥子的數目分為單輥、雙輥和多輥破碎機，適于粗碎、中碎或細碎煤炭、石灰石、水泥熟料和長石等中硬以下的物料。

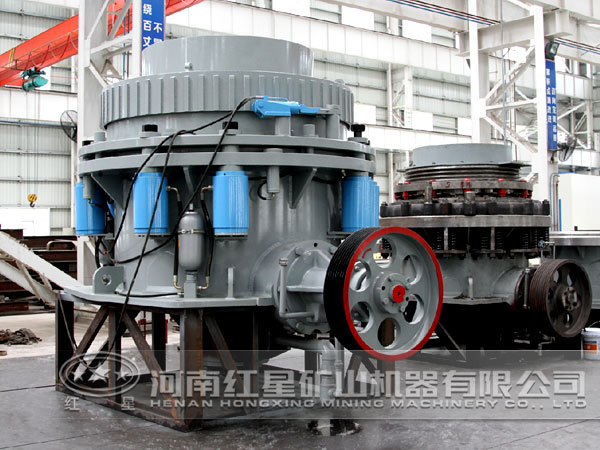

圓錐破碎機

圓錐破碎機的排料口較小，混入給料中的非破碎物更易導致事故，且因中、細碎功課對排料粒度要求嚴格，必需在襯板磨損后及時調整排料口，因而圓錐破碎機的保險和調束裝置較之粗碎功課更為必要。

中細碎功課的破碎比較粗碎功課的大，故其破碎后的疏松體積就有較大的增加。為防止破碎腔可能因此引起梗阻，在不增大排料口以保證所需的排料粒度的條件下，必需通過增大破碎錐下部的直徑來增大總的排料截面。

圓錐式破碎機的工作原理與旋回破碎機相同，但僅合用于中碎或細碎功課的破碎機械。中、細碎功課的排料粒度的平均性一般比粗碎功課要求的高，因此，在破碎腔的下部須設置一段平行區，同時，還須加快破碎錐的旋回速度，以便物料在平行區內受到一次以上的擠壓。

旋回破碎機

旋回破碎機用兩種方式實現排料口的調整和過載保險：一是采用機械方式，其主軸上端有調整螺母，旋轉調整螺帽，破碎錐即可下降或上升，使排料口隨之變大或變小，超載時，靠堵截傳動皮帶輪上的保險銷以實現保險；第二種是采用液壓方式的液壓旋回破碎機，其主軸坐落在液壓缸內的柱塞上，改變柱塞下的液壓油體積就可以改變破碎錐的上下位置，從而改變排料口的大小。超載時，主軸向下的壓力增大，迫使柱塞下的液壓油進入液壓傳動系統中的蓄能器，使破碎錐隨之下降以增大排料口，排出隨物料進入破碎腔的非破碎物（鐵器、木塊等）以實現保險。

旋回式破碎機是利用破碎錐在殼體內錐腔中的旋回運動，對物料產生擠壓、劈裂和彎曲作用，粗碎各種硬度的礦石或巖石的大型破碎機械。裝有破碎錐的主軸的上端支承在橫梁中部的襯套內，其下端則置于軸套的偏心孔中。軸套滾動時，破碎錐繞機器中線作偏心旋回運動它的破碎動作是連續進行的，故工作效率高于顎式破碎機。到70年代初期，大型旋回破碎機每小時已能處理物料5000噸，給料直徑可達2000毫米。

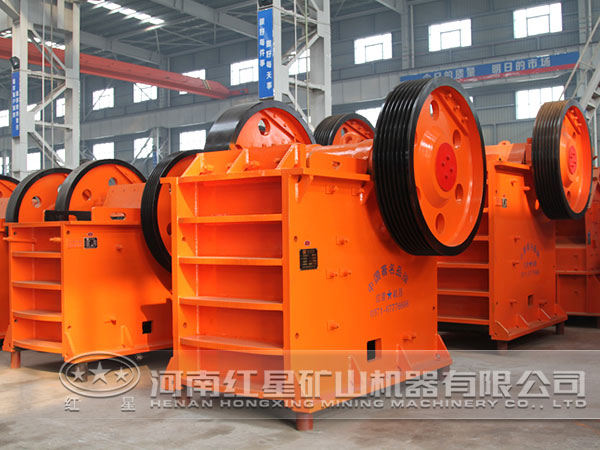

顎式破碎機

為滿足不同排料粒度的要乞降補償顎板的磨損，還增設了排料口調束裝置，通常是在肘板座與后機架之間加放調整墊片或楔鐵。但為了避免因更換斷損零件而影響出產，也可采用液壓裝置來實現保險和調整。有的顎式破碎機還直接采用液壓傳動來驅動動顎板，以完成物料的破碎動作。這兩類采用液壓傳動裝置的顎式破碎機，常統稱為液壓顎式破碎機。

單肘板式顎式破碎機動顎板的上下運動有促進排料的作用，而且其上部的水平行程大于下部，易于破碎大塊物料，故其破碎效率高于雙肘板式。它的缺點是顎板磨損較快，以及物料會有過破碎摧毀現象而使能耗增高。為了保護機器的重要部件不因過載而受到損壞，常將外形簡樸、尺寸較小的肘板設計為薄弱環節，使它在機器超載時首先發生變形或斷裂。

到二十20世紀80年代，每小時破碎800噸物料的大型顎式破碎機的給料粒度已達1800毫米左右。常用的顎式破碎機有雙肘板的和單肘板的兩種。前者在工作時動顎只作簡樸的圓弧擺動，故又稱簡樸擺動顎式破碎機；后者在作圓弧擺動的同時還作上下運動，故又稱復雜擺動顎式破碎機。顎式破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學產業等眾多部分，破碎抗壓強度不超過320兆帕的各種物料。

顎式破碎機是利用兩顎板對物料的擠壓和彎曲作用，粗碎或中碎各種硬度物料的破碎機械。其破碎機構由固定顎板和可動顎板組成，當兩顎板靠近時物料即被破碎，當兩顎板離開時小于排料口的料塊由底部排出。它的破碎動作是間歇進行的。這種破碎機因有結構簡樸、工作可靠和能破碎堅硬物料等長處而被廣泛應用于選礦、建筑材料、硅酸鹽和陶瓷等產業部分。
