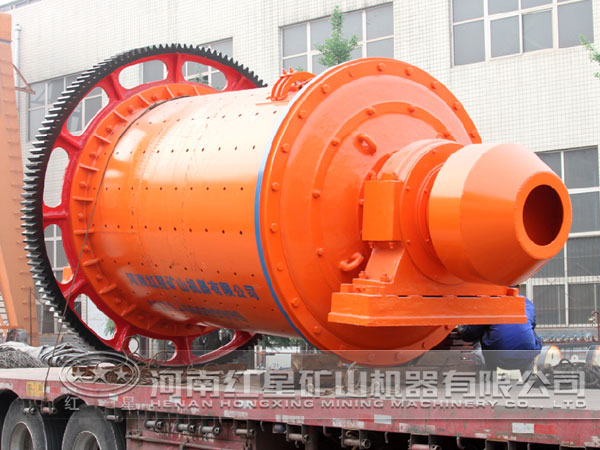

紅星大家談一下球磨機進料裝置的設計，本節以圖文并茂的形式介紹一下球磨機的進料形式，如有相關問題可來電咨詢我們。球磨機進料裝置是給磨機供料的一個完整的系統，其對球磨機產量影響很大。傳統的進料形式一般有三種。

1、截頭圓錐漏斗形式的進料端

物料經鑄鐵加料溜子1加入球磨機，溜子支撐在支座8上，物料從溜子進入錐形漏斗2，漏斗嵌入軸頸內腔。漏斗有較大的中心角，以保證加料充足，進料漏斗的物料能迅速沿軸線向筒體內移動，鋼環5起磨頭襯板的作用，以保護磨頭不受物料和研磨體的沖刷磨損。肋板4起加強磨頭鋼度的作用，同時也是環5的支架，鋼環5以螺栓與磨頭聯結。采用這種結構形式，在設計截頭圓錐時，要使傾斜角大于物料的休止角。

圖1截頭圓錐漏斗進料端

1－加料溜子；2－錐形漏斗；3－刮油板；4－肋板；
5－鋼環；6－軸瓦；7－油圈；8－支座；9－密封墊

2、利用螺旋葉片進料的進料端

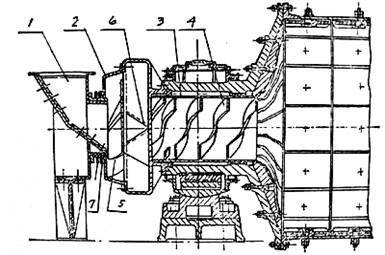

如圖2所示，物料由進料口1進入裝料接管2內，接管有鋼板制成，內裝有螺旋葉5和隔板6，接管用螺釘固定到空心軸徑的端部，并隨之一起旋轉，空心軸徑內裝有套筒3，套筒的里面焊有螺旋葉片4。當接管和套筒隨磨機旋轉時，由進料口進入接管中的物料，在螺旋葉5的推動下進入隔板6中，并由隔板帶起流入套筒中，進入套筒中的物料在螺旋葉片4的作用下被推入磨體中。在加料溜子和接管之間，裝有毛氈密封圈7以防止漏料。

圖2螺旋葉片進料端

3、利用加料螺旋進料的進料端

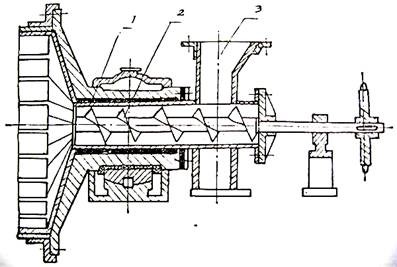

如圖3所示的進料裝置，只在一些原有的老式球磨機上還有使用，新型球磨機以不在采用。它的結構空心軸徑中裝有固定的套筒1，由單獨的傳動機構帶動螺栓2在套筒中轉動，物料由加料口3加入套筒中，在螺栓2的作用下，將物料推入磨體中。

圖3加料螺旋進料端
