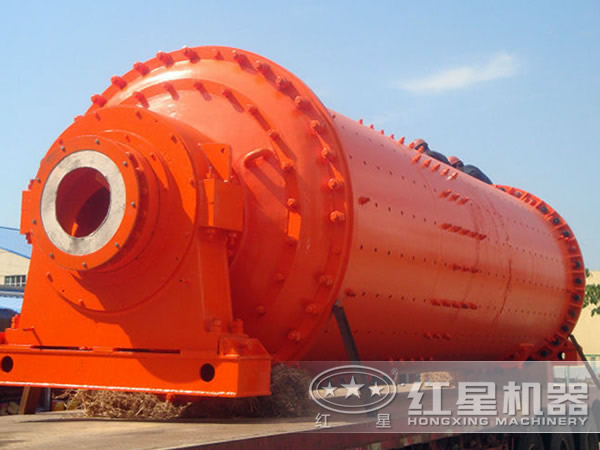

球磨機根據不同的分類方式可分為不同類型，但是其主要構造大體上還是相同的，主要是由圓柱形筒體、端蓋、軸承、襯板、隔倉板、進出料裝置和傳動系統組成。

（1）筒體

筒體是球磨機的主要工作部件之一。筒體是回轉的，且還要承受研磨體的靜載荷和研磨體的沖擊。一般來講，筒體需要具備足夠的剛度和強度，才能保證球磨機筒體的安全運行。

（2）軸承

滑動軸承時球磨機常用的軸承，軸瓦用巴士合金澆鑄，其余部分均用鑄鐵制成。

（3）襯板

襯板是用來保護筒體，使筒體免受研磨體和物料的直接沖擊和磨擦；同時也可利用不同形式的襯板來調整研磨體的運動狀態，以增強研磨體對物料的粉碎作用，有助于提高磨機的粉磨效率，增加產量，降低金屬消耗。球磨機的襯板的選擇是采用金屬材料制造。為了適應不同的工況，襯板的形狀和材料也不同。

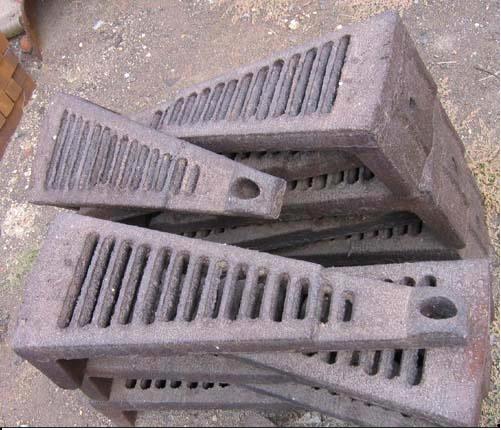

（4）隔倉板

隔倉板對物料有篩析作用，可防止過大的顆粒進入沖擊力較弱的區域，避免造成無法破碎的料塊堆積，影響產品細度。隔倉板可分為單層和雙層兩種，單層隔倉板允許初步磨過的物料通過而不作特定的篩分，雙層隔倉板有強制物料通過的作用。

（5）進出料裝置

進出料裝置是磨機整體中一個組成部分。物料和水（濕法磨）或氣流（干法磨）通過進料裝置進入磨內，通過出料裝置排出磨外。

（6）傳動系統

磨機的傳動方式主要有邊緣傳動和傳動兩種，此外還有無齒輪由電動機直接傳動。

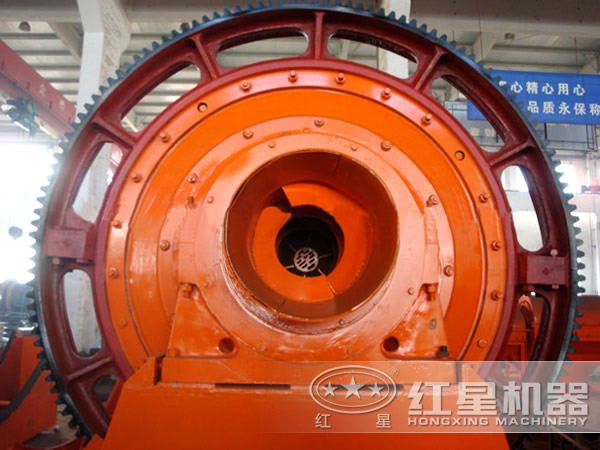

周邊齒輪傳動式球磨機
