我國是發現和利用銀的國家之一，也是世界第三大產銀國，居于美國和加拿大之后。銀一般從含銀礦石中提取，還可以從含銀廢棄物和電解陽極泥中提取。本文針對不同的原料，綜述了提取方法及研究進展，并對今后的發展做出展望。

含銀礦石提銀

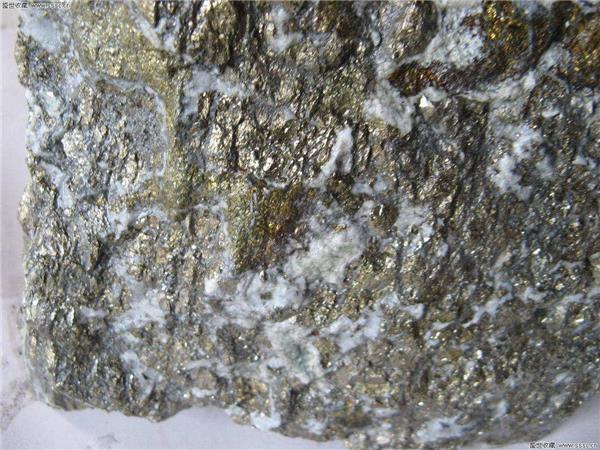

含銀礦石一直是提銀的主要來源之一，根據礦石中銀的品位，含銀礦石可以分為3大類:獨立銀礦、共生銀礦、伴生銀礦。由于伴生銀礦床中銀的含量低，一般是在對礦石中的主金屬元素進行開采利用的同時，根據伴生銀在原礦中的賦存狀態和嵌布特征使用多種選礦方法進行綜合回收。

利用硫酸亞鐵還原浸出錳，再用氯離子絡合提銀的工藝來對銀錳共生礦進行提取研究。提錳后的浸錳渣用氯鹽體系浸取銀，讓銀離子與氯化物形成水溶性絡合物，在酸性條件下可使銀的溶解度增加，銀的浸出率可達92%。

也有的是在氧壓條件下，利用硫氰酸銨溶液處理已經提錳的錳銀硫化精礦，從中提取回收銀。與傳統的氰化法和氯化方法相比，硫氰酸銨提銀效率更高，毒性更低，有很好的選擇性和穩定性。在浸出條件下，經過4次循環浸銀流程后，銀的浸出率達到88%。

采用硫鐵礦還原酸浸法浸出錳、氰化浸出銀的工藝來浸出錳銀礦。先采用硫鐵礦浸出錳，再經過重選和浮選回收過量硫鐵礦后，剩余的含銀渣采用氰化鈉浸出提銀，工藝條件下，銀的浸出率可達88%，再用鋅粉置換出浸出液中的銀，產出的銀泥中銀的質量分數可達92．18%。

也有研研究者對云南某富銀硫化鉛鋅礦中伴生銀礦的回收進行了研究。在弱堿性介質條件下，分別采用“一粗二掃三精”的優先浮選工藝流程，可獲得含鉛71．13%的鉛精礦，回收率為88．45%，鉛精礦中含銀3384．10g·t－1，回收率為87．25%;而鋅精礦含鋅50．10%，回收率為83．80%，含銀297．18g·t－1，回收率為4．40%。

電解陽極泥中提銀

很多電解陽極泥里含有貴金屬、稀有金屬和其他有價金屬，也是回收銀的主要原料之一，主要有銅電解陽極泥、鉛電解陽極泥、錫電解陽極泥或幾種混合金屬電解陽極泥。

1、銅陽極泥中回收銀

利用酸性食鹽熱浸法對銅陽極泥預處理除鉛，再通過低溫氧化焙燒、烯酸浸出脫銅和硒，水溶液氯化后萃金，再用亞硫酸鈉浸出提銀，銀的回收率達到96%。

2、鉛陽極泥中回收銀

鉛在電解精煉過程中會產生副產品鉛陽極泥，為了很好地利用鉛陽極泥中的有價金屬，常采用不同的方法對鉛陽極泥中的金屬進行回收利用。在我國，鉛陽極泥也是生產銀的主要原料。

采用氯化法對廣州羅定鉛陽極泥中的銀進行了提取研究。先用鹽酸使陽極泥中的賤金屬進入溶液，固液分離后，銀留在浸出渣中。浸出渣再加入氨水浸出，銀的浸出率可達97．5%。隨后在浸出液中加入70g·kg－1的水合肼，在45℃，攪拌0.5h的條件下還原制銀粉，可以得到品位大于99%的銀粉，銀的直收率為97%。

采用AC法從高銻低銀類鉛陽極泥中回收銀和鉛。先將陽極泥氯化浸出形成含鉛含銀的氯化浸出渣，再在氯化浸出渣中加入蘇打溶液進行轉化，轉化渣再用硅氟酸浸出鉛，銀則留在固體轉化渣中成為提銀的銀渣。銀渣用氨水浸取得到浸銀液，再在浸銀液中加入水合肼還原得到銀粉。在較好條件下，銀的回收率大于98．26%，銀粉含銀可達95%以上。

3、鋅陽極泥中回收銀

針對株洲冶煉廠的鋅電解陽極泥，采用物理方法對其中的錳和鉛銀礦物進行分離工藝研究。針對陽極泥中錳、鉛、銀的不同存在形式，采用浮選-高梯度磁選-搖床重選的工藝流程對礦物進行回收。以用量為200g·t－1的戊黃藥∶丁胺黑藥=1∶1(質量比)的混合捕收劑浮選得到銀精礦，再采用重選和磁選使錳鉛分離，可得到含銀48515g·t－1的銀精礦，含鉛80.89%的鉛精礦和含錳50．17%的二氧化錳精礦。

隨著銀礦石的開采，含銀礦石的品位也逐漸降低，因此實現對含銀礦石選礦工藝顯得尤為重要，對于實現資源的綜合回收利用，促進工業經濟的循環發展有著重要的意義。
