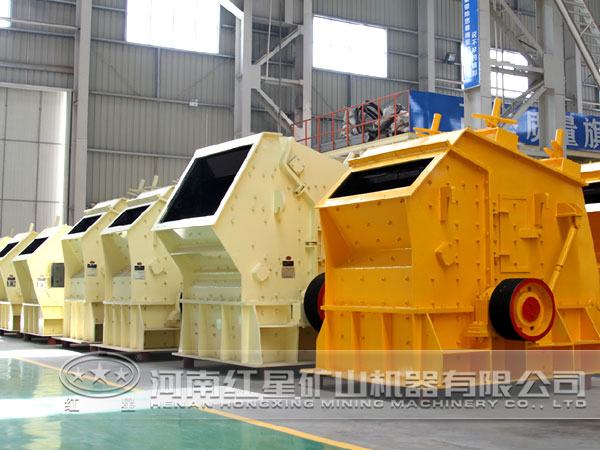

反擊式破碎機是靠高速旋轉的轉子沖擊礦石，之后又經反擊板與礦石之間的相互沖擊達到破碎的目的。在這個過程中，作用在錘板上的每個瞬間時刻的載荷大小不等，作用時間短，加上轉子形狀復雜，故在實際設計時很難準確得到各斷面實際情況，從而影響錘板結構的合理化與輕量化。本文運用有限元分析方法對其復雜結構對象間的碰撞及接觸問題進行分析，為錘板結構優化提供理論依據。

通過對有限元模型的分析，可得到板錘上應力與變形分布情況，為設計提供依據與參考。對錘板進行有限元分析，首先需要得到個零件所用材料的基本參數，再建立有限元模型。

分析結果表明，在礦石與板錘碰撞接觸初期，在錘板接觸面及其附近區域出現較大應力。在碰撞過程的其他過程，錘板所受的等效應力均小于80Mpa。錘板的變形不會引發運動干涉、裝配接觸不良等影響反擊式破碎機正常工作的因素。

根據分析結果，可得到錘板結構優化的方法。由于錘板是反擊式破碎機的易損件，且材料價格昂貴。故可減少其橫截面積，相應增大壓緊塊尺寸，保持其原有裝配關系，并進行沖撞仿真分析。這將會極大地降低生產和使用成本，但需要研究其剛度、強度是否能夠滿足要求。
